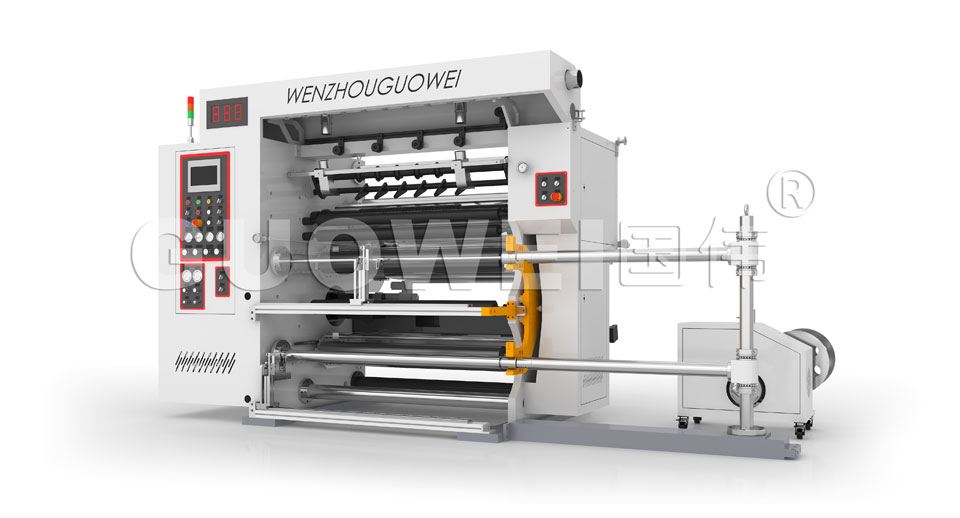

WFQ-DWFQ-D高速电脑分切机 (推荐)
WFQ-D

WFQ-D高速电脑分切机 (推荐)

产品描述
技术参数

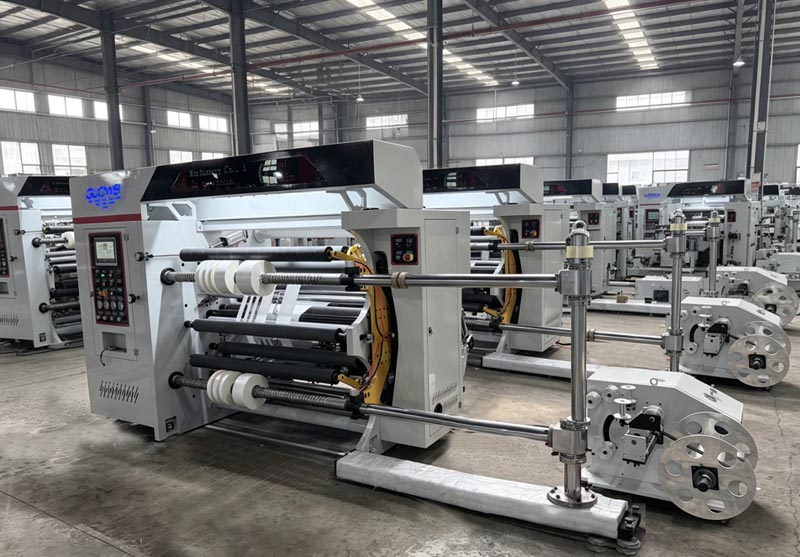

现场展示
视频展示+


用途:
本机适用于玻璃纸、PET、OPP、CPP、PE、PS、PVC及电脑防伪标签、电子电脑、光学材料、膜卷、箔卷、各种纸卷,胶卷及印刷后之各种材料的分切。
特点:
主机部分:
1. 设备主机结构采用铸铁件及钢板结构(铸件为二次加工,定型处理)
2. 主轴传动棍采用无缝钢管加工而成。经调质、表面硬化、镀烙、动平衡加工处理
3. 主轴传动主压棍为橡胶棍(丁晴胶)
4.过料导棍为金属棍(铝合金材质)和橡胶棍(丁晴胶材质)
5. 主机及收料传动方式为同步轮、同步带传动
6.机器所有导棍均经过同步处理(使用扁平带及同步带),有效防止拉伸材料拉伸

2. 放料机构部分:
1. 放料机构为连体式放料架
2. 安装可移动支座,移动装置为滚珠丝杆
3. 放料采用无轴气压提升,有效的节省人工,操作方便
4. 配装有调偏装置1套,可通过手轮左右,前后微调
5. 放卷张力执行机构为台湾威政品牌磁粉制动器
6. 纠偏采用台湾进口普力源品牌,实现对材料的跟边效果

3. 收卷机构部分:
1. 收料轴配装气动式滑差轴2条,经电气比例阀控制
2. 锁紧方式采用气动控制
3. 收卷张力由日本进口CKD电气比例阀控制
4. 收卷压辊上面各1条
5. 切刀采用气动控制,配装切刀架10把,手动微调
6. 配装吹废料装置1套
7. 配装成品卸料架1套
4. 电器机构部分:

1. 主机变频采用日本安川矢量变频器1只
2. 主变频电机1台+风冷
3. 收料变频采用日本安川矢量变频器1只
4. 收料变频电机1台+风冷
5. LPC采用模拟量控制,进口伺服电机推动,CCD光电控制
6. 采用进口PLC实现精确和稳定的控制功能,真彩触摸屏使图象显示简洁美观。对话式参数设定环境,免除繁杂设定即可启动作业:用户开机前只需输入原料的厚度,宽度,密度,直径及速度等参数,接下来的工作全部由电脑自动计算完成


主要技术参数:


卷材宽度

1000mm

1300mm

放料直径

800mm

800mm

收卷直径

600mm

600mm

纸管内径

76mm(152mm 选配)

76mm(152mm 选配)

分切速度

10-400m/min

10-400 m/min

纠偏精度

≤0.1mm

≤0.1mm

成品最小宽度

30mm

30mm

总功率

12KW

15KW

机器重量

3200Kg

3600kg

外形尺寸(长x宽x高)

2300mmx3200mmx1900mm

2300mmx3500mmx1900mm


备注:可根据客户要求进行量身定制
