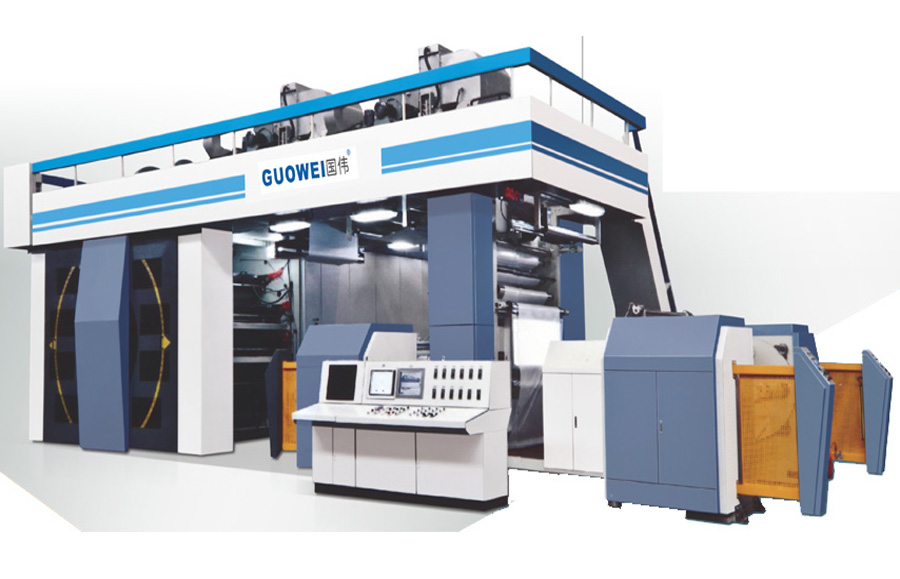

卫星式柔印版印刷机

卫星式柔印版印刷机

产品描述
技术参数
现场展示
视频展示+

进料部分:
1.单放卷系统,
放卷系统气动上料机 2.断料自动停机;停机时,保持张力,避免物料松散或线路偏斜。
3.风轴
4.EPC(边位控制):具有手动/自动/中央回退功能,可左右调整收卷移动。
5. 自动张力控制系统,带磁力制动器(10 KG)
6. 辊芯直径:76mm
7. 出料最大直径:1000mm
印刷部分:
1. 印刷组成:中心滚筒、印版辊、陶瓷网纹辊、腔式刮刀。
2.版辊周长:280-1000mm
3.印刷材料:树脂板或橡胶板
4、传动:中央滚筒大齿轮带动印刷工位。
5、印辊升降系统:气缸控制辊的前后移动,停机时印辊后退,机器运行时由气缸自动前进。
收卷部分:
1.放卷系统气动上料机
3.风轴
4.辊芯直径:76mm
5.出料最大直径:1000mm
干燥系统
1.采用热风干燥,智能恒温控制。
2、印违禁内容元之间的热风全部由一个加热单元提供。
3. 印违禁内容元后安装干燥单元,风量可通过独立风门/面板调节
4.印刷机组功率约10KW
5.印刷后干燥系统约30kw
6.顶部干燥系统包括3个烘箱,每个烘箱10kw,由独立
中央滚筒调节
1.中央滚筒采用中空两层结构, 由优质合金制成
2. 钢材和精密的动平衡处理和表面电镀处理,使框架表面无蚀刻。
3.中心压印滚筒采用高精度进口双列滚轮
4.轴承支撑,与中心滚筒配套进口。
5、中央压印滚筒具有32℃恒温系统。带水冷系统(可选)
6.中央滚筒由大齿轮驱动
7. 中心滚筒轴向头安装高精度编码器,印版滚筒和网纹辊的速度与中心滚筒同步腔室
刮刀和墨泵
1. 配备快速更换刮刀腔。
2. 采用铝合金制成,封闭式,减少溶剂挥发
3. 保持油墨的良好粘度和清洁度。
4. 刀片和腔体密封块易于更换和清洁。
5. 腔体内设有正反方向刮刀。反向刮刀用于密封腔室,正向刮刀用于刮墨。
7、刮刀力度均匀,调整方便。
8.供墨采用双隔膜泵。容易吸墨。
框架和腹板运行
1. 框架由高强度和低应力的合金铸铁制成。采用树脂砂工艺铸造,振动时效处理。
2、整体式导轮结构。
3. 组装模块化设计。
4. 框架厚度 100mm
5. 导辊 Φ100mm (表面阳极氧化处理)


最大材料宽度

800mm

1000mm

1200mm

最大印刷宽度

760mm

960mm

1160mm

印刷颜色

6colors

6colors

6colors

最大印刷速度

10-250m/min

10-250m/min

10-250m/min

版材厚度

1.7mm/2.38mm

1.7mm/2.38mm

1.7mm/2.38mm

整机重量

9800kg

11000kg

12000kg

外形尺寸(长宽高)

12.1x4.1x5.5m

12.1x4.3x5.5m

12.1x4.5x5.5m

备注:可根据客户要求进行量身定制
