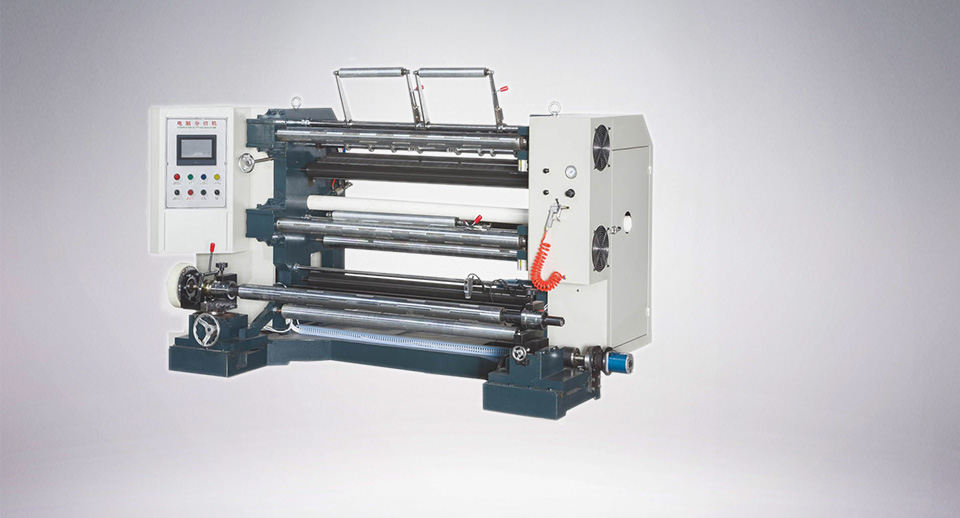

WFQ-B电脑PLC控制立式分切机(推荐)
WFQ-B

电脑PLC控制立式分切机(推荐)

产品描述
技术参数

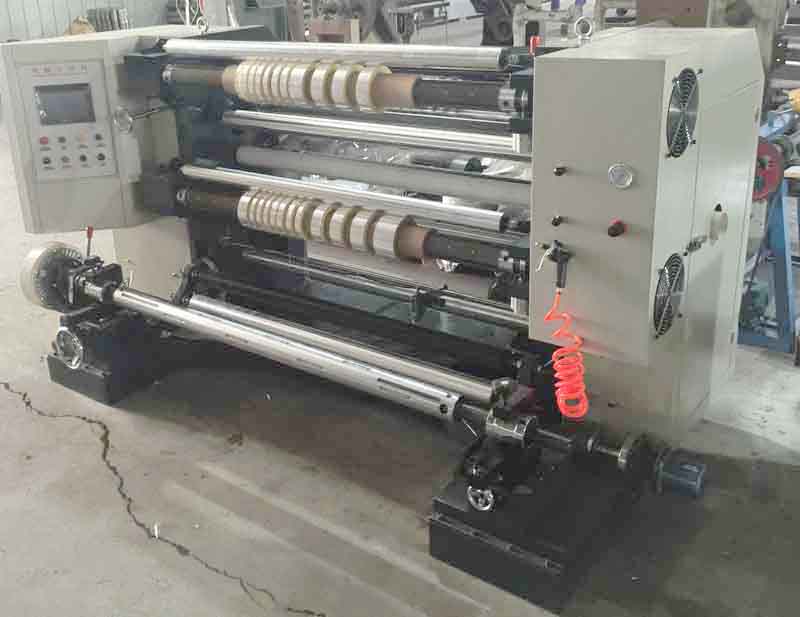

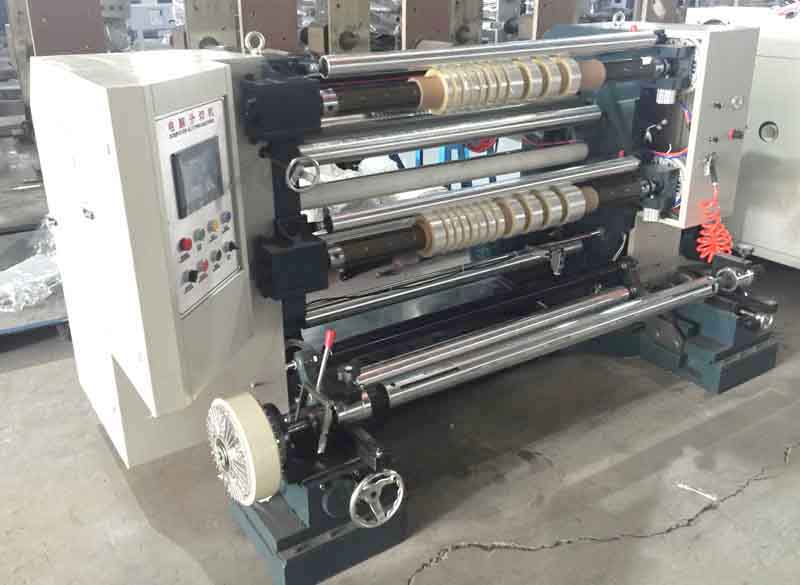

现场展示
视频展示+


l  主要技术参数

1、放卷最大直径 Φ600mm          (筒芯Φ76)

2、放卷最大宽度 1300mm

3、收卷最大直径 Φ420 (筒芯Φ76×Φ95)

4、收卷宽度 50-1300mm

5、最高速度 200m/min (因材料而定)

6、分切厚度 10-75μm

7、分切精度 ±0.5mm

9、总功率 3kw

10、机器重量 1800kg

11、机器外形尺寸(长×宽×高)1570×2800×1500mm

二、主要部分说明

1、放卷部

1)、结构

a)、放卷采用磁粉制动器被动放卷形式。

b)、装卷采用键式气涨轴安装料卷方式。

d)、放料纠偏采用光电自动纠偏系统。分切精度 ±0.5mm

2)、规格

a)、卷筒料最大幅宽 1300mm

b)、卷筒料最大直径 Φ420mm(标准) Φ 500(定做)

c)、磁粉制动器规格 50N.M

e)、纠偏电机 同步电机

2、牵引部

1)、结构

a)、双辊相压带动切料行走,主动辊为钢辊,压辊为橡胶辊。

b)、由一台电机带动牵引辊转动,并通过连轮..收卷轴转动。

2)、规格

a)、牵引辊及压辊直径 Φ105mm

b)、主电机 三相异步电动机 P=3kw

c)、变频器 3.kw瓯瑞

3、分切部

1)、结构

2)、规格

4、收卷部..

a)、收卷轴为双工位键条式气涨轴。 (气动离合)

b)、收卷轴由主电机通过3分双排链条和磁粉离合器带动旋转。

c)、收卷压辊采用自重辊,以保证收卷整齐。

2)、规格

a)、最大收卷直径 Φ420mm

b)、收卷宽度范围 50-1300mm

c)、收卷纸芯 Φ76×Φ95

注:带触摸屏PLC控制,收卷张力和放卷张力自动


机型
1000
1300
放卷基材最大宽度
1000mm
1300m
放卷最大直径
ф600mm
ф600mm
分切宽度范围
50~1000mm
50~1300mm
收卷最大直径
ф420mm
ф420mm
基材卷芯直径
76mm
76mm
最高机械速度
200m/min
200m/min
最高分切速度
180m/min
180m/min
纠偏误差
±0.5mm
±0.5mm
机械总功率
3.7Kw
3.7Kw
机器重量
1600kg
1800kg
外形尺寸(L×W×H)
1570×2600×1500mm
1570×2800×1500mm

备注:可根据客户要求进行量身定制
